Фитинг: виды, где применяются, способы монтажа

Все трубопроводные и газопроводные системы состоят из труб, которые соединяются некими элементами.Такие элементы называются фитинамии – это составляющие трубопроводов, которые соединяются с иными элементами системы.

Иначе говоря, фитинг необходим не только как соединение, но и для смены направлений или разветвлений. Очень часто они используются при соединении двух труб между собой различных размеров. Их называются переходными. Когда они соединяют трубы одинаковых диаметров, то они прямые.

Что такое фитинг
рис. 1. Основные виды фитингов

 Разновидности фитингов:

1. Металлические

В свою очередь, могут быть резьбовыми, сварными, фланцевыми и обжимными. В системах газо- и водопровода чаще всего применяются резьбовые фитинги. Производятся они с 55 градусной резьбой. Герметичность соединения создается наматыванием льняной пряди, которая смочена железистой охрой или стандартной нитью для уплотнения. Соединения производят из чугуна и стали. Фитинг не должен иметь повреждений на обеих своих сторонах. Для совмещения труб без резьбы и какой-либо сварки применяются обжимные фитинги. Они комплектуются уплотняющими кольцами, которые могут выполняться из разного рода материалов. Возможно также изготовление фитингов и из цветных металлов, но это дорогостоящее удовольствие.

Металлический фитинг
Рис. 2. Фитинг из металла

2. Металлопластиковые

 схожи с металлическими. Имеют такое же назначение и применимы для соединения элементов системы. Для стыкования таких элементов используют цанговые соединения. Они могут быть переходными как на резьбовые, так и на металлопластиковые соединения. Самое надежное – прессованное соединение, которое достигается путем обжимания труб вокруг фитинга обоймой.

металлопластиковый фитинг

Рис. 3. Фитинг из металлопластика

3. Полипропиленовые

 Соединяются между собой пайкой элементов. Обычно это производится с помощью специального устройства, которое разогревает стыкуемые элементы. Также, такие соединения могут быть переходные: со сварными соединениями на резьбовые, и от полипропиленовых на металлические;
 Также существуют и фитинги из пластмассы, которые применяются для современных пластиковых труб.

полипропиленовый фитинг
Рис. 4. Фитинг из полипропилена

 Функции фитинговых соединений:

  • Изменение направления
  • Соединения различных труб по диаметру
  • Герметизация
  • Обеспечение ответвления в одном или нескольких направлениях
  • Соединения с гибкими шлангами трубами или шлангами
  • Соединения разных труб разными способами
  •  Соединения прямых участков
  • Иные соединения

Зарубежные стандарты фитингов

Стандартные коды соблюдаются при проектировании (или производстве) системы трубопроводов.  Зарубежные стандарты фитингов бывают следующие:
  • ASME: американское общество инженеров-механиков
  • A112.19. 1 эмалированные чугунные и стальные сантехнические приборы стандарты
  • A112.19. 2 керамические сантехнические приборы стандарт
  • ASTM International: американское общество по испытаниям и материалам
  • API: американский нефтяной институт
  • AWS: американское сварочное общество
  • AWWA: Американская Ассоциация водных работ
  • MSS: общество стандартизации производителей
  • ANSI: американский Национальный институт стандартов
  • NFPA: Национальная ассоциация противопожарной защиты
  • EJMA: Ассоциация производителей компенсаторов

Материал изготовления

Материал, из которого изготовлен фитинг, часто является основой для выбора. Ниже представлен список металлов и полимеров, из которых может быть создан переходник:
  • углерод  и гальванизированная сталь
  • углеродистая сталь
  • низкотемпературная углеродистая сталь
  • нержавеющая сталь
  • ковкий чугун
  • цветные металлы (включая медь, инконель и мельхиор)
  • неметаллические (включает стиропласт бутадиена акрилонитрила , волокно-усиленную пластмассу , поливинилхлорид, полиэтилен высокой плотности  и  жесткое стекло)
  • хромомолибденовая сталь - обычно используется при соединении труб, где есть высокая температура.
  • Могут использоваться любые другие материалы, разрешенные правилами сантехники, здравоохранения или строительства (в зависимости от их применимости), но они должны быть совместимы с другими материалами в системе, транспортируемыми жидкостями и температурой и давлением внутри (и снаружи) системы. Латунные или бронзовые фитинги часто используются в медных трубопроводах и водопроводных системах. Опасности пожара, землетрясения и другие факторы также влияют на выбор подходящих материалов.
Фитинги из разных металлов
Рис. 5. Фитинги из разных материалов

Использование прокладок при соединении фитингов

Прокладки представляют собой механические уплотнения, обычно кольцеобразные, которые уплотняют фланцевые соединения.Прокладки  различаются конструкцией, материалами и характеристиками. Чаще используют при неметаллических, спиральных и кольцевых соединениях.

Разъемы соединений

Разъемы могут быть следующих видов:
  • мама-мама
  • папа-папа
  • мама-папа
Пример фитинга с соединением "папа-мама"
Рис. 6. Соединение "папа-мама".

Виды фитингов

Адаптер

В сантехнике адаптер обычно представляет собой фитинг, который взаимодействует с двумя несходными частями. Этот термин обычно относится к:
1. Любая арматура, соединяющая трубы из различных материалов, в том числе:
  • адаптеры расширения, которые имеют гибкое сечение для расширения или сжатия двух различных материалов труб
  •  переходники механического соединения, чтобы соединить трубу  к другому материалу
  • переходники колокола, которые содержат кольцо нержавеющей стали  для поддержания уплотнения.
  • фланцевые адаптеры, которые присоединяются к трубе  для придания жесткости соединению и позволяют прикрепить другую фланцевую трубу или фитинг
2. Фитинг, соединяющий трубы различных диаметров, разъемов или резьбы
  •  переходные катушки (также называемые кроссоверными катушками ), используемые на нефтяных месторождениях прии контроле давления, имеют разные диаметры, оценки давления или конструкции на каждом конце.
  • имеются адаптеры для преобразования
3. Фитинг, соединяющий резьбовую и не резьбовую трубы.
Фитинг "Адаптер"
Рис. 7. Фитинг "Адаптер"

Угол

Угол устанавливается между 2 длинами трубы для того, чтобы позволить изменить направление, углы могут быть  90°, 45°,  22.5°. Концы могут быть подвергнуты механической обработке. Если концы отличаются по размеру, это называется уменьшающим углом.

Угол легко крепится к пластику, меди, чугуну, стали и свинцу и прикрепляется к резине с помощью зажимов из нержавеющей стали. Другие доступные материалы включают силикон, резиновые смеси, гальванизированную сталь, и нейлон. Он используется для того чтобы соединить шланги с клапанами, водяными помпами и сливы.
Углы также различаются по длине и радиусу изгиба.
     Фитинг "Угол"
Рис. 8. Фитинг "Угол"

Муфта

Муфта соединяет  две трубы. Существует два типа муфт: "обычная"и " скользящая".  Соединение имеет небольшой гребень, чтобы ни ошибиться при монтаже и не закрепить трубу, либо слишком близко к краю, либо слишком глубоко в фитинге. Предохранительная муфта (иногда также называемая ремонтной муфтой ) намеренно изготавливается без этого внутреннего упора, чтобы позволить ему быть вставленным на место в труднодоступных местах, таких как ремонт трубы, которая имеет небольшую утечку. Совет:  поскольку стопор выравнивания отсутствует, то установщик должен тщательно измерить конечное расположение предохранительной муфты, чтобы убедиться, что она расположена правильно.
Муфта
Рис. 9. Фитинг "Муфта"

Соединение

Соединение также соединяет две трубы, но довольно отличается от муфты, так как позволяет в будущем разъединить трубы для технического обслуживания. Муфта требует  сварки или спайки оловом, соединение же можно открутить и закрутить обратно множество раз. Оно состоит из трех частей: гайка, соединение «мама» и соединение «папа». Когда мама и папа закручены, гайка герметизирует соединение путем зажима двух концов.
Соединение
Рис. 10. Фитинг "Соединение"

Ниппель

Ниппель - это короткий кусочек  трубы, обычно с наружной резьбой из стали, латуни, хлорированного поливинилхлорида или меди (иногда без резьбы из меди), который соединяет другие фитинги. Ниппели обычно  используют с трубопроводом и шлангами.
Ниппель
Рис. 11. Фитинг ниппельный

Редуктор

Редуктор уменьшает размер трубы от большого диаметра к более малой расточке (внутреннему диаметру ). Альтернативу редуктору может составить  любой штуцер, который имеет разные  диаметры  с двух сторон.  Изменить диаметр трубы может потребоваться в случае, если необходимо изменить давление в трубе.  Длина сокращения диаметра обычно равна среднему из больших и меньших диаметров труб.

Редуктор

Рис. 12. Фитинг "Редуктор"

Двухсторонняя втулка

Двухсторонняя втулка  похожа на штуцер, она так же отчасти выполняет роль редуктора . Это втулка так же похожа  на ниппель, но резьба находится, как с внутренней, так и с внешней стороны.  Как и редуктор, двухсторонняя втулка имеет два выхода  разных диаметров. Такая втулка более компактна, чем редуктор, но не такая гибкая.
Двухсторонняя втулка
Рис. 13. Фитинг "Двухсторонняя втулка"

Тройник

Тройник,  используется для того, чтобы совместить или разделить поток жидкости. Он может быть сделан под гаечную резьбу, под различные сварки, либо под другие раъемы других фитингов. Тройники могут соединять трубы разных диаметров или изменять направление движения трубы, либо, и первое, и второе. При имеющимся разнообразии материалов и размеров , могут также быть использованы для того, чтобы транспортировать смесь из двух жидкостей. Тройники могут быть равными или неравными по размеру своих трех соединений, причем наиболее распространенными являются равные тройники.
Тройник
Рис. 14. Фитинг "Тройник"

Крест

Кресты, также известные как четырехходовые штуцеры или перекрестные ответвления, имеют один вход и 3 выхода (или наоборот), и часто имеют устанавливаются методом пайки  или на внутреннюю резьбу. Поперечные фитинги могут усиливать трубы при изменении температуры, потому что они находятся в центре четырех точек соединения. Тройник более устойчив, чем крест.

Кресты распространены в системах пожаротушения  (где напряжение, вызванное тепловым расширением, обычно не является проблемой), но они не распространены в сантехнике. Один перекрестный штуцер дороже, чем два тройника.
Крест
Рис. 15. Фитинг "Крест"

Колпачок

Колпачки, закрывают открытый конец трубы. Колпачок крепится к внешней стороне трубы и может иметь конец патрубка для сварки или внутреннюю резьбу. Внешняя поверхность колпачка может быть круглой, квадратной, прямоугольной, U-или I-образной или иметь рукоятку. Если для соединения используется колпачок для сварки, перед колпачком должно быть оставлено несколько сантиметров трубы; когда колпачок будет отрезан в ходе ремонта, должно остаться достаточно трубы, чтобы на нее можно было приварить новый фитинг.
Колпачок
Рис. 16. Фитинг "Колпачок"

Сливная горловина в раковине

Слив в мойке или раковине тоже является фитингом, его мы видим каждый день, идя на кухню или в ванную. Если вставить пробку в дренажное отверстие - это позволит наполнить емкость водой или другими жидкостями. В отличие от резьбовых колпачков, заглушки, при необходимости,  вставляются в отверстие, и точно так же легко вытаскиваются.
слив мойки
Рис. 17. Фитинг "Горловина слива"

Клапан

Клапан так же является фитингом и устанавливается на трубу. Клапаны останавливают (или регулируют) поток жидкостей или газов. Они классифицируются по своим функциям:
  • изоляция
  • регулирование
  • не возврат
Изолирующие клапаны используются для временного отсоединения части системы трубопроводов, например, для проведения технического обслуживания или ремонта. Изолирующие клапаны обычно остаются: либо  полностью в открытом, либо полностью в закрытом положении. Отдельный запорный клапан может находиться на месте, в течение многих лет без использования, но он должен быть спроектирован таким образом, чтобы его можно было легко эксплуатировать при необходимости, включая аварийное использование.

Дроссельные клапаны используются для контроля количества или давления жидкости, которые могут пройти, и предназначены для того, чтобы выдерживать нагрузки и износ, вызванные этим типом работы. Поскольку при таком использовании они могут изнашиваться, их часто устанавливают рядом с запорными клапанами, которые помогут временно отсоединить неисправный дроссельный клапан от остальной части системы, чтобы его можно было восстановить или заменить.

Обратные клапаны обеспечивают свободный поток жидкости в одном направлении, но предотвращают ее движение в обратном направлении. Они часто встречаются в дренажных или канализационных системах, но также могут использоваться в герметичных системах.

Клапаны доступны в нескольких типах, в зависимости от конструкции и назначения:
  • Задвижки, пробки или шаровые краны – его  назначение  изоляция
  • Шаровой клапан – его назначение дросселирование и регулировка
  • Игольчатый клапан – дросселирование и регулировка с высокой точностью
  • Дроссельные или мембранные клапаны - изоляция и дросселирование
  • Обратный клапан - предотвращение обратного потока (не возврата)
клапан
Рис. 18. Фитинг "Клапан"

Фланцевые фитинги

Фланцевые фитинги обычно используются для соединений с клапанами. Две поверхности плотно соединены между собой резьбовыми болтами, клиньями, зажимами или другими средствами приложения высокой силы сжатия. Хотя прокладка, упаковка, или уплотнительное кольцо может быть установлена между фланцами, чтобы предотвратить утечку, иногда можно использовать только специальную смазку или вообще ничего (если соединяемые поверхности достаточно точно сформированы). Хотя фланцевые фитинги громоздки, они хорошо работают в сложных условиях, таких как крупные сети водоснабжения и гидроэлектростанции.
Фланцевые соединители

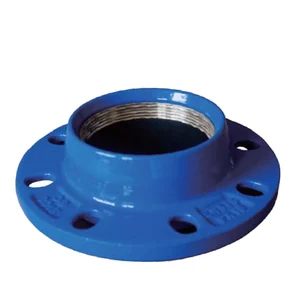

Рис. 19. Фланцевый фитинг

Компрессионные фитинги

Компрессионные фитинги (иногда называемые «фитингами с замковой втулкой») состоят из конического, вогнутого конического седла; полое, бочкообразное компрессионное кольцо (иногда называемое обоймой); и стяжная гайка, которая навинчивается на корпус фитинга и затягивается для создания герметичного соединения. Они обычно изготавливаются из латуни или пластика, но можно использовать нержавеющую сталь или другие материалы.
Несмотря на то, что компрессионные соединения менее долговечны, чем паяные, их легко установить с помощью простых инструментов. Однако для их монтажа требуется больше времени, чем для паяных соединений, а иногда требуется повторное затягивание, чтобы остановить медленные утечки, которые могут развиться со временем. Из-за этой возможной утечки они, как правило, ограничены доступными местами (например, под раковиной кухни или ванной) и запрещены в скрытых местах, таких как внутренние стены.
Компрессионная муфта
Рис. 20. Фитинг  "Компрессионная муфта"

Фитинги быстрозажимные

Это тип легко снимаемого компрессионного фитинга или фитинга с быстрым соединением, который позволяет присоединять воздушную (или водяную) линию, номинально, без использования инструментов (инструмент обычно требуется для обрезки труб по длине и удаления старых конструкций). Эти фитинги действуют подобно тому, как работают обычные компрессионные фитинги, но используют упругое уплотнительное кольцо для уплотнения, и захватное кольцо для удержания (возможно, рифленой) трубки на месте. В случае металлической трубки необходим паз для удержания ее на месте.

Фитинг быстрозажимной

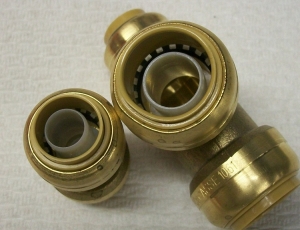

Рис. 21. Фитинг "Быстрозажимной"

Факельное  соединение

Факельные соединители не следует путать с компрессионными соединителями, с которыми они обычно не взаимозаменяемы. Не имея компрессионного кольца, вместо них используется конусообразное соединение конической формы. Специальный расширяющий инструмент используется для увеличения трубки до конусообразного колокола 45º, соответствующего выступающей форме конусного фитинга.  Конусная гайка, которая ранее была установлена на трубопроводе, затем затягивается над фитингом, чтобы плотно соединить конические поверхности. Факельные соединители обычно изготавливаются из латуни или пластика, но можно использовать нержавеющую сталь или другие материалы.

Хотя факельные соединения трудоемки, они долговечны и надежны. Считаются более защищенными от утечек и внезапных поломок.
Факельный фитинг
Рис. 22. Фитинг "Факельный"

Резиновые втулки

 Чугунные фитинги по-прежнему используются в строительстве премиум-класса, потому что они заглушают звук сточных вод, протекающих через них, но сегодня они редко соединяются с традиционными свинцовыми соединениями. Вместо этого трубы и фитинги с гладкими (без колец) соединениями встык прижимаются друг к другу и зажимаются с помощью фитингов со специальным резиновым рукавом (или без втулки)Резиновые рукава покрыты зажимами из нержавеющей стали, которые сжимают резину для создания плотного уплотнения вокруг труб и фитингов. Хотя материалы недешевы, они долговечны (резина обычно неопреновая или ПВХ). Преимущество гибких резиновых фитингов состоит в том, что они могут выдерживать небольшие перекосы и могут быть слегка изогнуты для установки в труднодоступных местах. При необходимости соединения могут быть разобраны позже, а фитинги и трубы могут быть перенастроены; однако часто не принято повторно использовать зажимы и резиновые гильзы.
Резиновая втулка
Рис. 23. Фитинг "Резиновая втулка"


Как устанавливать фитинги?

Большая часть работ по установке трубопроводов или систем водоснабжения включает в себя создание герметичных, надежных соединений, а большинству трубопроводов требуется механическая поддержка против силы тяжести и других сил (таких как ветровые нагрузки и землетрясения ), которые могут нарушить установку. Если вы хотите самостоятельно установить фитинги, то нужно принимать во внимание  технологии подключения и применения. Ваши базовые навыки могут быть достаточными,  но если сомневаетесь лучше воспользоваться услугами профессионалов.

Крепежи

Крепеж соединяет или прикрепляет два или более объекта. Хотя они обычно используются для крепления труб и фитингов к механическим опорам в зданиях, они не соединяют трубы друг с другом. Крепежами являются шпильки с гайками (обычно полностью резьбовые, с двумя тяжелыми шестигранными гайками); машинный болт и гайка

крепеж

Рис. 24. Крепеж "Шпилька и гайка"

Соединение с помощью резьбы

Труба с резьбой имеет винтовую резьбу на одном или на обоих концах для сборки. Стальная труба часто соединяется с помощью резьбовых соединений; конические резьбы врезаются в конец трубы, герметик наносится в виде герметика для резьбы тефлоновой ленты), а труба ввинчивается в резьбовой фитинг с помощью трубного гаечного ключа.

Резьбовая стальная труба является популярным выбором в системах пожаротушения, так как устойчива к механическим повреждениям и высокой температуре. Резьбовая стальная труба все еще может использоваться в местах с низким уровнем безопасности, поскольку она более устойчива к вандализму, более трудна для удаления, а ее стоимость, как лома ниже, чем у меди или латуни.

Сборка стальной трубы с резьбой требует навыков и планирования, чтобы можно было последовательно скручивать отрезки трубы. Большинство систем с резьбовыми трубами требуют использования правильно расположенных фитингов для соединения труб при окончательной сборке. Стальная труба с резьбой тяжелая и требует соответствующего крепления к опорным поверхностям. Несмотря на толстые стенки, стальная труба больше не является предпочтительной для подачи питьевой воды, поскольку коррозия может вызвать утечку, особенно в резьбовых соединениях, а отложения на внутренних поверхностях в конечном итоге ограничат поток.
соединение труб с помощью резьбы

Рис. 25. Резьбовое соединение

Сварка растворителем

Растворитель наносится на ПВХ, ХПВХ, АБС или другие пластиковые трубы, чтобы частично растворить и расплавить соседние поверхности труб и фитингов. Сварка растворителем обычно используется с соединением типа «угол» для соединения труб и фитингов, изготовленных из одного и того же (или совместимого) материала.

В отличие от сварки металлов, сварка растворителем выполняется относительно легко (хотя для создания надежных соединений требуется осторожность). Растворители, обычно используемые для пластмасс, обычно токсичны и могут быть канцерогенными  и легко воспламеняются, что требует хорошей вентиляции в помещении, где происходит монтаж отопительной системы.
Сварка растворителем
Рис. 26. Сварка растворителем

Пайка

Для пайки на внутреннюю втулку соединения наносится химический флюс, и труба вставляется. Соединение затем нагревают, используя газовую горелку с пропаном, припой наносят на нагретое соединение, и расплавленный припой втягивается в соединение капиллярным действием, когда флюс испаряется. «Потение» - это термин, который иногда используется для описания пайки стыков труб.

Там, где за короткий промежуток времени должно быть выполнено много соединений (например, в сантехнических работах в новом здании), пайка - это более быстрая и менее дорогостоящая работа, чем компрессионные или раструбные фитинги. Требуется определенная квалификация, чтобы быстро создать ряд надежных паяных соединений. Если остатки флюса тщательно очищены, пайка может обеспечить долговечное соединение при низких затратах. Однако использование открытого пламени для обогрева стыков может представлять опасность пожара и здоровья для людей, находящихся в здании, поэтому используйте данный метод с осторожностью.

Пайка флюсом
Рис. 27. Пайка трубы

Еще один вид пайки

Другой способ пайки - это процесс термического соединения, при котором два куска основного металла соединяются расплавленным металлическим припоем, который протягивается между ними под действием капилляров. Процесс может быть использован для соединения большинства металлов и сплавов. Металлический припой имеет высокую температуру плавления, которая, тем не менее, ниже, чем температура плавления соединяемых металлов. Пайка может соединять трубы, стержни и металлические детали, которые плотно прилегают друг к другу без больших зазоров; он может даже соединяться с карбидом вольфрама , керамикой и подобными неметаллическими материалами.

Хорошо спаянные соединения столь же прочны, как и их детали из основного металла, и могут противостоять требовательному обслуживанию.
Пайка полипропиленовых труб
Рис. 28. Пайка труб

Сварка

Сварка металлов отличается от пайки растворителем и пайки твердым припоем тем, что соединение производится без добавления материал (например , припой); вместо этого материал трубы или трубки частично расплавляется, а фитинги и трубопроводы плавятся напрямую. Обычно для этого требуется, чтобы трубопровод и фитинг были из одного (или совместимого) материала. Требуется умение плавить соединение в достаточной степени, чтобы обеспечить хорошее плавление, не деформируя и не повреждая соединяемые детали.

Правильно сваренные соединения считаются надежными и долговечными. Сварка труб часто выполняется специалистами.
Хорошая вентиляция необходима для удаления металлических паров при сварочных работах, и необходимо носить средства индивидуальной защиты . Поскольку высокие температуры во время сварки часто могут генерировать интенсивный ультрафиолетовый свет , для защиты глаз необходимо использовать темные очки или защитные маски. Необходимо также принять меры предосторожности, чтобы избежать возникновения пожара, вызванного случайными искрами и горячими остатками при сварке.

Сварка труб
Рис. 29. Сварка труб

Итоги

Мы постарались раскрыть основные аспекты по использованию фитингов. Надеемся, данная статья вам пригодится, вы можете оставить комментарий либо задать вопрос на форуме. Всего доброго, ждем вас на нашем сайте снова.
